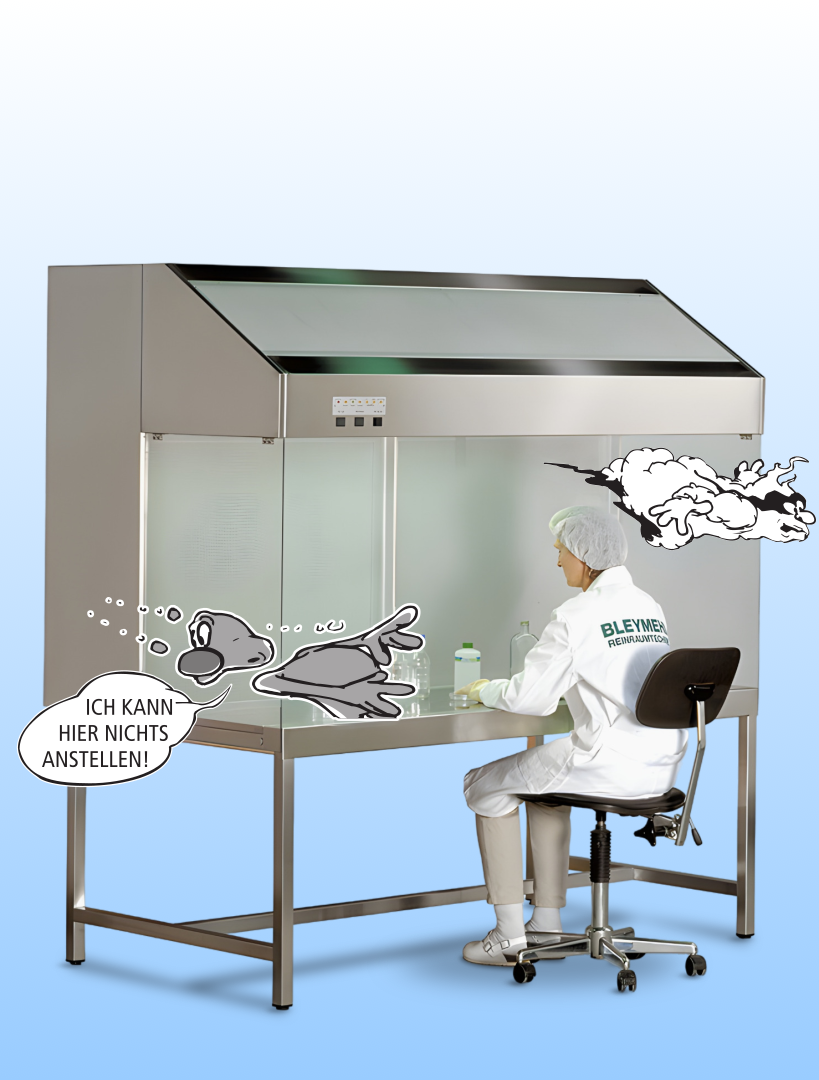

Serie »ASW-QR«

Horizontaler Laminar Flow
Aseptische Werkbank - Querstrom & Rückluft

Funktion

Laminar-Flow ist eine sanfte Strömung hochrein gefilterter Luft mit gleichmässiger Geschwindigkeit. Diese Luft wird ganzflächig durch den REINEN Arbeitsraum geleitet. Sie verdrängt die unreine Raumluft und führt alle Verunreinigungen von dem Arbeitsprozess oder Menschen zuverlässig ab. Ein Teil wird über den Absaugschlitz an der hinteren Tischkante zurückgeführt, der Rest strömt in den Raum. Von einem geräuscharmen Radialventilator wird aus dem Rückluftkanal und dem Raum die Luft über Vorfilter angesaugt. Die gesamte Luft wird in die Verteilerkammer gefördert und durch HEPA-Filter (High Efficiency Particulate Air-Filter) gepresst. Der Kreislauf beginnt erneut.

Der Einbau von Luftkühlern auf der Saugseite ist möglich.
Die Luftbilanz Ihrer Lüftungsanlage wird durch dieses Gerät nicht beeinflusst.

Anwendung

Laminar-Flow Strömung zum Schutz des Produktes vor schädlichen Einflüssen aus der Umgebung und dem Arbeitsprozess.
Die Luftqualität entspricht:

ISO 14644-1 Kl. 5
dem US-Federal Standard 209e, Kl. 100
Das GMP-gerechte Arbeiten wird gewährleistet.

Spezielle Ausführung

Gehäuse aus Edelstahl 1.4404 (V4A)
Anpassung an die verschiedensten Netzspannungen und Frequenzen
Arbeitsraumhöhe (H2) 1.150 mm möglich
Tischhöhe (H3) 950 mm möglich
Steckdosen und Laborventile nach Bedarf
Auch als Tischaufsatzgerät
Stufenlos regelbare Ventilatoren in EX-Ausführung (EExe II T4)

Qualitätsnachweis

Entscheidend für die Funktionssicherheit jeder Laminar-Flow-Anlage ist der dauerhafte und dichte Sitz der HEPA-Filter. Wir erreichen dies durch unser TÜV-geprüftes Spannsystem mit Zulassung für »Kerntechnische Anlagen«.
Die Laminar-Flow Anlagen entsprechen:

der ISO 14175
DGUV Information 213-850
TRGS 526

10 Jahre garantierter Dichtsitz der HEPA-Filter.

Technische Daten
